Máy Nghiền Côn (Cone Crusher): Cấu Tạo, Nguyên Lý Hoạt Động, Ứng Dụng Và Bảo Trì

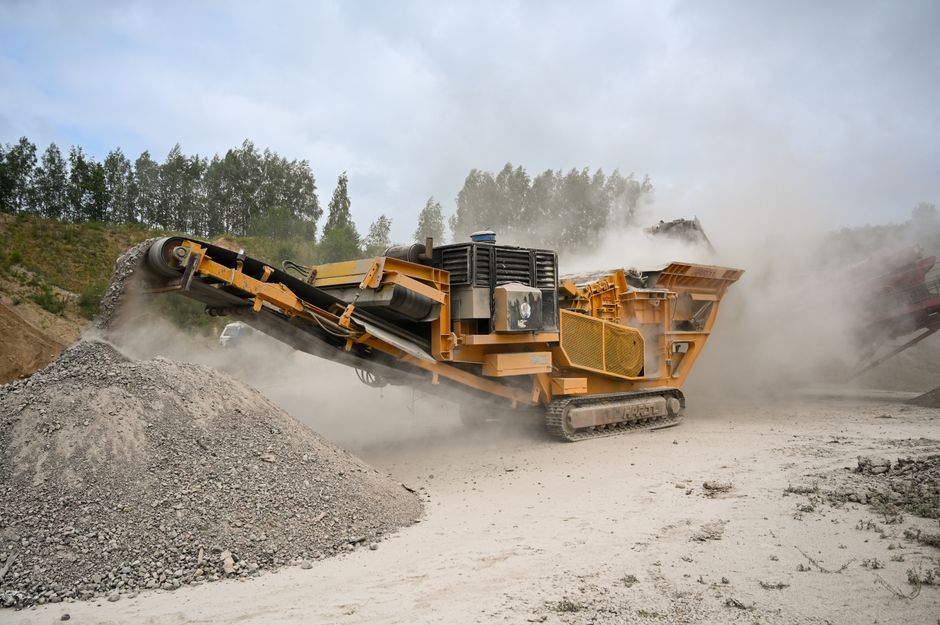

Giới thiệu chung về máy nghiền côn

Máy nghiền côn (cone crusher) là thiết bị nghiền thứ cấp và cấp ba phổ biến nhất trong các dây chuyền nghiền sàng đá, khai thác khoáng sản và sản xuất cốt liệu xây dựng. So với máy nghiền hàm (jaw crusher) chỉ phù hợp cho khâu nghiền sơ cấp, máy nghiền côn cho sản phẩm có hình dạng hạt đều, tỷ lệ đá dẹt thấp, phù hợp để tạo ra cốt liệu bê tông, đá base, đá 1×2, đá mi sàng đạt tiêu chuẩn TCVN.

Cấu tạo máy nghiền côn

Các bộ phận chính

Về cơ bản, một máy nghiền côn gồm các cụm chi tiết sau:

• Khung máy (frame) và bộ phận đế đỡ cố định toàn bộ tải trọng động.
• Trục chính (main shaft) lắp lệch tâm, truyền chuyển động con lắc cho côn động.
• Côn động (mantle) và côn tĩnh (concave/bowl liner) – hai chi tiết chịu mài mòn trực tiếp, thường chế tạo từ thép mangan cao (Mn13-18%) hoặc thép hợp kim chống mài mòn.
• Bộ truyền động lệch tâm (eccentric bushing) tạo ra biên độ dao động (throw) từ 15-45mm tùy model.
• Hệ thống thủy lực điều chỉnh khe hở xả liệu (CSS – Closed Side Setting) và bảo vệ quá tải khi có vật liệu không nghiền được (tramp iron) lọt vào buồng nghiền.
• Hệ thống bôi trơn cưỡng bức tuần hoàn dầu, gồm bơm dầu, bộ làm mát, bộ lọc và cảm biến nhiệt độ, áp suất.
• Buồng nghiền (crushing chamber) với các dạng khoang: khoang thô (coarse), khoang trung (medium), khoang mịn (fine) tùy theo kích cỡ liệu đầu vào và sản phẩm mong muốn.

Nguyên lý hoạt động

Trục chính lắp lệch tâm khiến côn động thực hiện chuyển động con lắc (không quay tròn quanh trục của chính nó) bên trong côn tĩnh cố định. Khi côn động tiến gần côn tĩnh, vật liệu bị ép vỡ theo nguyên lý nén – uốn (compression crushing); khi côn động lùi ra, vật liệu đã vỡ rơi xuống thấp hơn theo trọng lực và tiếp tục bị nghiền ở khoang hẹp hơn cho đến khi lọt qua khe hở xả liệu (CSS) đã cài đặt. Tỷ số nghiền (reduction ratio) của máy nghiền côn thường đạt 3:1 đến 6:1, thấp hơn máy nghiền hàm nhưng bù lại cho sản phẩm hạt đều, ít bụi mịn hơn.

Phân loại máy nghiền côn

Máy nghiền côn lò xo (Spring Cone Crusher)

Sử dụng hệ lò xo để bảo vệ máy khi gặp vật liệu quá cứng hoặc kim loại lẫn trong đá. Ưu điểm là kết cấu đơn giản, giá thành đầu tư thấp, phù hợp với các mỏ đá vừa và nhỏ tại Việt Nam. Nhược điểm là điều chỉnh CSS thủ công, thời gian dừng máy để bảo trì lâu hơn.

Máy nghiền côn thủy lực (Hydraulic Cone Crusher – dòng HP, CS, GP)

Thay thế lò xo bằng xi lanh thủy lực, cho phép điều chỉnh CSS nhanh chóng, tự động nhả tải khi quá tải và tự động phục hồi vị trí làm việc. Các dòng máy như HP200, HP300, HP400 hiện được sử dụng rộng rãi trong các trạm nghiền công suất lớn nhờ hiệu suất nghiền và độ ổn định cao.

Máy nghiền côn nhiều xy lanh (Multi-cylinder Cone Crusher)

Thế hệ mới với nhiều xy lanh thủy lực bố trí quanh khung máy, cho phép tăng lực nghiền, tăng hành trình con lắc, phù hợp nghiền đá có độ cứng cao (đá granite, bazan) với năng suất vượt trội và tuổi thọ liner cao hơn.

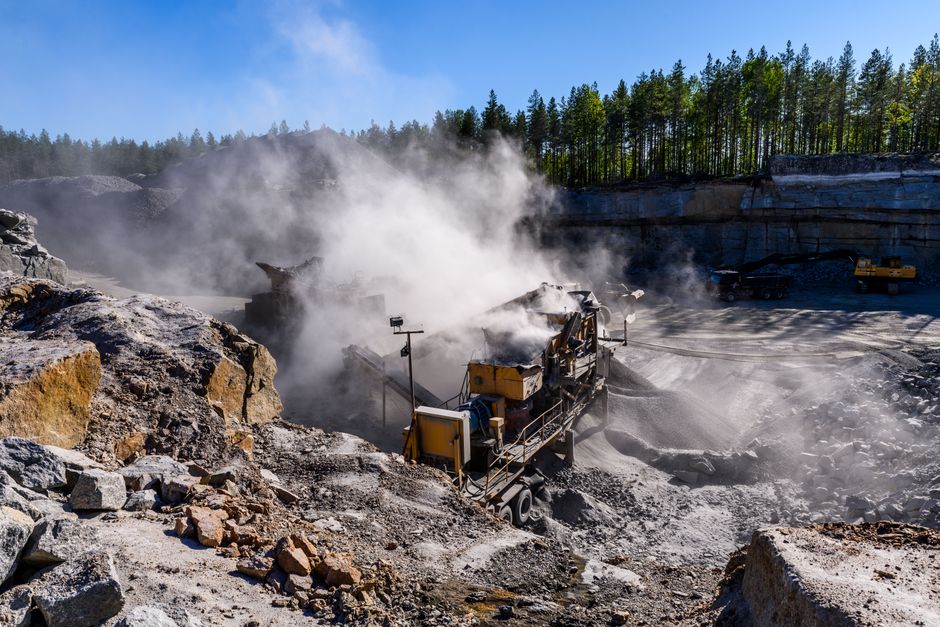

Ứng dụng của máy nghiền côn

Máy nghiền côn được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Nghiền thứ cấp, cấp ba trong dây chuyền sản xuất đá xây dựng (đá 1×2, đá 2×4, đá mi, đá base).
• Nghiền quặng kim loại (sắt, đồng, vàng) trong các nhà máy tuyển khoáng trước công đoạn nghiền bi.
• Nghiền đá vôi phục vụ sản xuất xi măng, vôi công nghiệp.
• Tái chế bê tông, xỉ thép, xỉ lò cao thành cốt liệu tái sử dụng.

Bảo trì máy nghiền côn

Kiểm tra và bảo dưỡng hàng ngày

Vận hành viên cần kiểm tra mức dầu bôi trơn, nhiệt độ dầu hồi (không vượt quá 60-65°C), áp suất bơm dầu, độ rung của trục chính và tình trạng mòn của mantle/concave. Nên duy trì chế độ cấp liệu đầy khoang (choke feeding) để đảm bảo hiệu suất nghiền và hạn chế mài mòn không đều.

Bảo trì định kỳ theo giờ vận hành

• Sau 500 giờ hoạt động: thay dầu bôi trơn, vệ sinh lọc dầu, kiểm tra độ mòn bạc lệch tâm.
• Sau 2.000-3.000 giờ: kiểm tra, siết lại bu lông côn động – côn tĩnh, kiểm tra khe hở trục chính, hiệu chỉnh lại CSS theo độ mòn liner.
• Định kỳ 6.000-8.000 giờ: đại tu tổng thể, thay bạc lệch tâm, kiểm tra ổ đỡ chặn (thrust bearing), thay thế liner khi độ dày còn dưới 20-30% so với ban đầu.

Các sự cố thường gặp và hướng khắc phục

• Rung động bất thường: thường do liner mòn không đều, cấp liệu lệch tâm hoặc bulong lỏng – cần cân chỉnh lại cấp liệu và siết bu lông đúng lực mô-men.
• Nhiệt độ dầu tăng cao: kiểm tra bộ làm mát, lưu lượng bơm dầu, độ nhớt dầu có đúng khuyến cáo của nhà sản xuất hay không.
• Sản phẩm ra không đạt cỡ hạt: do CSS cài đặt sai hoặc liner mòn quá mức, cần hiệu chỉnh lại khe hở xả liệu.
• Máy tự động nhả tải liên tục: dấu hiệu có vật liệu không nghiền được lẫn trong liệu đầu vào, cần lắp thêm nam châm tách kim loại trước băng tải cấp liệu.

Lưu ý để tăng tuổi thọ máy nghiền côn

Để khai thác tối đa hiệu suất và kéo dài tuổi thọ máy nghiền côn, cần đảm bảo cấp liệu đều, tránh cấp liệu quá tải hoặc thiếu tải kéo dài; sử dụng đúng loại dầu bôi trơn theo khuyến cáo; lựa chọn liner phù hợp với độ cứng và độ ẩm của đá nguyên khai; đồng thời xây dựng lịch bảo trì phòng ngừa thay vì chờ sự cố xảy ra mới xử lý.

Kết luận

Máy nghiền côn là thiết bị then chốt quyết định chất lượng sản phẩm cuối cùng trong dây chuyền nghiền đá và tuyển khoáng. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và tuân thủ quy trình bảo trì định kỳ không chỉ giúp giảm thiểu chi phí sửa chữa, thời gian dừng máy mà còn nâng cao năng suất và tuổi thọ thiết bị. Doanh nghiệp nên lựa chọn model máy nghiền côn phù hợp với đặc tính vật liệu và quy mô sản xuất để tối ưu hiệu quả đầu tư lâu dài.
