Nguyên Lý Hoạt Động Và Cấu Tạo Máy Nghiền Hàm (Jaw Crusher) Chi Tiết Từ A-Z

Máy nghiền hàm (jaw crusher) là thiết bị nghiền thô phổ biến nhất trong dây chuyền nghiền sàng đá, khoáng sản nhờ cấu tạo đơn giản, độ bền cao và khả năng nghiền vật liệu có độ cứng lớn. Hiểu rõ nguyên lý hoạt động và cấu tạo của máy nghiền hàm sẽ giúp kỹ sư vận hành, bảo trì thiết bị đúng cách, kéo dài tuổi thọ máy và tối ưu hiệu suất nghiền. Bài viết dưới đây phân tích chi tiết các bộ phận chính và cơ chế nghiền của loại máy này.

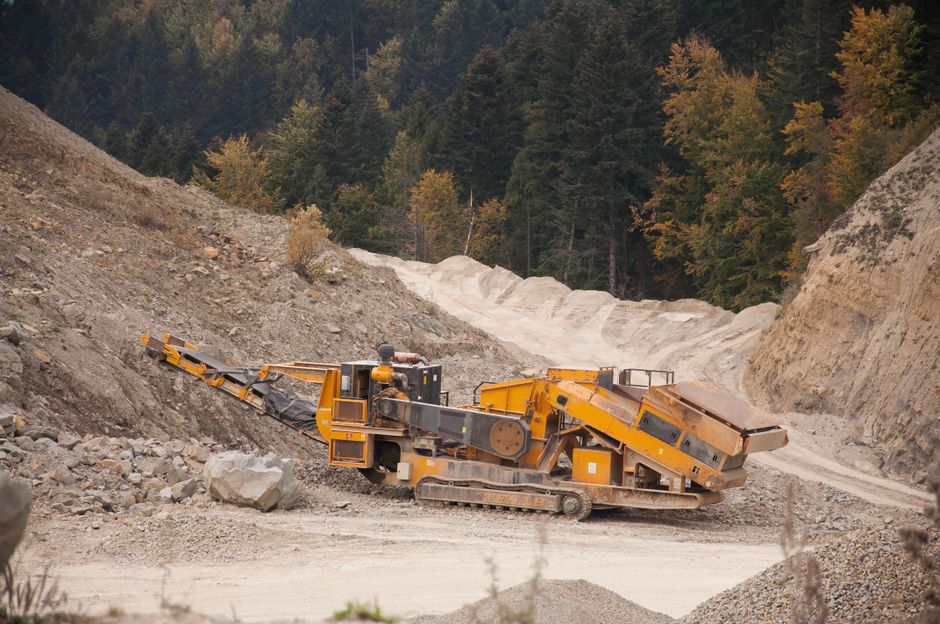

Máy nghiền hàm là gì?

Máy nghiền hàm là thiết bị nghiền sơ cấp (primary crusher), sử dụng lực nén để phá vỡ vật liệu giữa hai tấm hàm: một tấm cố định và một tấm chuyển động theo chu kỳ lắc qua lại. Máy thường được bố trí ở vị trí đầu tiên trong dây chuyền nghiền, tiếp nhận đá nguyên khai từ mỏ hoặc phễu cấp liệu với kích thước đầu vào có thể lên đến 1000-1200mm đối với các dòng máy cỡ lớn.

Cấu tạo chi tiết máy nghiền hàm

Khung máy (Frame)

Khung máy được chế tạo từ thép tấm hàn hoặc gang đúc nguyên khối, chịu toàn bộ tải trọng và lực nghiền sinh ra trong quá trình hoạt động. Khung máy phải có độ cứng vững cao để chống biến dạng khi nghiền vật liệu cứng như đá granite, bazan.

Hàm nghiền cố định và hàm nghiền động

Đây là hai bộ phận trực tiếp thực hiện nhiệm vụ nghiền vật liệu:

• Hàm cố định (fixed jaw): gắn chặt vào khung máy, không di chuyển trong suốt quá trình hoạt động.
• Hàm động (swing jaw/moving jaw): được treo trên trục lệch tâm hoặc trục treo, thực hiện chuyển động lắc qua lại để ép vật liệu vào hàm cố định.
• Tấm lót má (jaw plates/liner): lắp trên bề mặt hai hàm, làm bằng thép mangan cao (thường chứa 11-14% Mn) có khả năng tự hóa cứng bề mặt khi chịu va đập, giúp tăng tuổi thọ chi tiết tiếp xúc trực tiếp với đá.

Trục lệch tâm và bánh đà

Trục lệch tâm (eccentric shaft) là bộ phận trung tâm tạo ra chuyển động nghiền. Khi động cơ truyền chuyển động quay qua bộ truyền đai hoặc khớp nối đến trục lệch tâm, phần lệch tâm của trục sẽ tạo ra biên độ dao động cho hàm động. Hai bánh đà (flywheel) lắp hai đầu trục có vai trò tích trữ và giải phóng năng lượng quán tính, giúp quá trình nghiền diễn ra êm, ổn định, giảm tải đột ngột cho động cơ khi nghiền đá có độ cứng không đồng đều.

Tấm chống (toggle plate) và hệ thống điều chỉnh khe xả

Tấm chống đẩy (toggle plate) là chi tiết liên kết giữa hàm động và khung máy, có nhiệm vụ truyền và khuếch đại lực từ trục lệch tâm đến hàm động, đồng thời đóng vai trò là bộ phận bảo vệ an toàn (safety device) – khi máy gặp vật liệu quá cứng hoặc dị vật kim loại, tấm chống sẽ gãy trước để bảo vệ các chi tiết đắt tiền khác như trục lệch tâm, bánh đà. Ngoài ra, hệ thống nêm điều chỉnh (adjustment wedge) hoặc cữ chêm (shim plate) ở phía dưới buồng nghiền cho phép điều chỉnh khe xả (closed side setting – CSS) để thay đổi kích thước sản phẩm đầu ra theo yêu cầu.

Các bộ phận phụ trợ khác

• Thanh kéo và lò xo (tension rod và tension spring): giữ hàm động luôn áp sát vào tấm chống, đảm bảo chu trình nghiền liên tục.
• Bạc đạn/ổ bi (bearing): đỡ trục lệch tâm và trục treo hàm động, chịu tải trọng lớn và tốc độ quay cao.
• Bộ truyền động (motor, pulley, đai truyền hoặc khớp nối): cung cấp năng lượng quay cho trục lệch tâm.

Nguyên lý hoạt động của máy nghiền hàm

Khi động cơ hoạt động, chuyển động quay được truyền đến trục lệch tâm thông qua bánh đà. Do thiết kế lệch tâm, trục này khi quay sẽ làm hàm động chuyển động theo quỹ đạo elip phức hợp: vừa tiến lại gần hàm cố định (giai đoạn nén – crushing stroke) vừa lùi ra xa (giai đoạn mở – retraction stroke).

Trong giai đoạn nén, khoảng cách giữa hai hàm thu hẹp lại, vật liệu nằm trong buồng nghiền bị ép vỡ do lực nén lớn tập trung tại các điểm tiếp xúc. Trong giai đoạn mở, khoảng cách giữa hai hàm giãn ra, các mảnh vật liệu đã được nghiền nhỏ sẽ rơi xuống dưới tác dụng của trọng lực, đồng thời vật liệu mới từ phía trên tiếp tục rơi vào buồng nghiền. Chu trình này lặp lại liên tục với tần số dao động từ 200-350 lần/phút tùy model máy.

Một yếu tố kỹ thuật quan trọng cần lưu ý là góc ngậm (angle of nip) – góc tạo bởi hai tấm hàm tại điểm tiếp xúc với vật liệu. Góc ngậm tối ưu thường nằm trong khoảng 18-25 độ; nếu góc quá lớn, vật liệu có xu hướng bị văng ngược lên trên thay vì bị kéo xuống buồng nghiền, làm giảm hiệu suất và tăng hao mòn tấm lót.

Kích thước sản phẩm đầu ra được quyết định bởi khe xả CSS (Closed Side Setting) – khoảng cách nhỏ nhất giữa hai hàm khi ở vị trí gần nhau nhất, và OSS (Open Side Setting) – khoảng cách lớn nhất khi hàm động lùi xa. Tỷ số nghiền (reduction ratio) của máy nghiền hàm thường đạt 4:1 đến 6:1, ví dụ đá đầu vào 500mm có thể cho ra sản phẩm 80-150mm sau một lần nghiền.

Phân loại máy nghiền hàm theo cơ cấu truyền động

Trên thị trường hiện có hai dòng chính:

• Máy nghiền hàm Blake: hàm động được treo cố định phía trên, chỉ dao động ở phần dưới gần khe xả, cho kích thước sản phẩm đồng đều hơn, phổ biến trong nghiền thô công nghiệp.
• Máy nghiền hàm Dodge: điểm treo nằm phía dưới gần khe xả, biên độ dao động tại miệng nạp liệu lớn hơn, phù hợp nghiền trong phòng thí nghiệm với khối lượng nhỏ.

Ưu điểm và ứng dụng thực tế

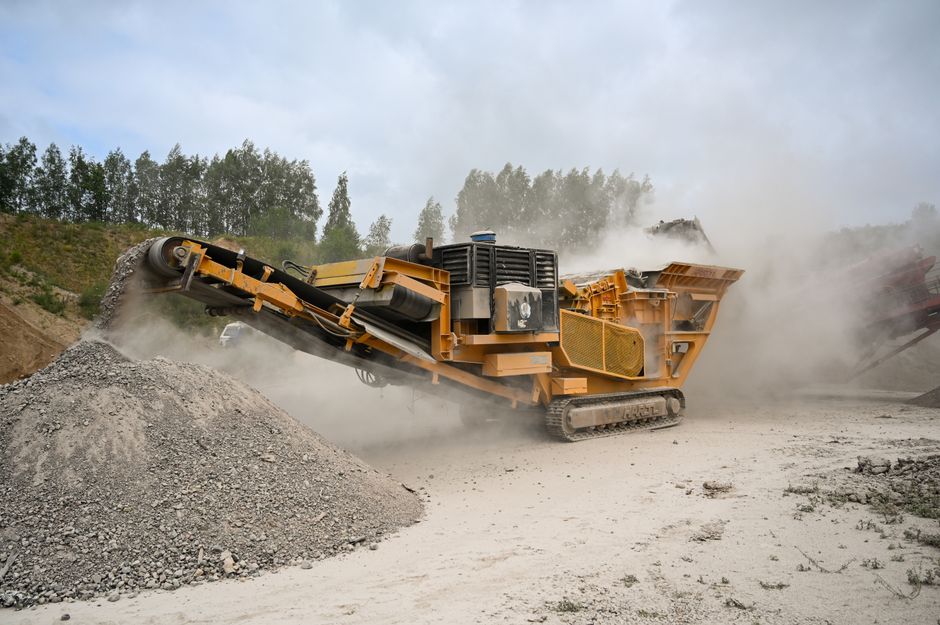

Máy nghiền hàm có kết cấu đơn giản, dễ bảo trì, chi phí vận hành thấp, chịu được tải trọng va đập lớn và có thể nghiền được hầu hết các loại đá có độ cứng cao như đá granite, đá bazan, quặng sắt, quặng đồng. Trong thực tế sản xuất, máy nghiền hàm thường được bố trí làm thiết bị nghiền sơ cấp đầu tiên trong dây chuyền, tiếp nhận đá hộc từ mỏ có kích thước lớn và nghiền xuống kích thước trung gian trước khi chuyển sang máy nghiền côn hoặc máy nghiền tác động để nghiền tinh.

Kết luận

Nắm vững cấu tạo và nguyên lý hoạt động của máy nghiền hàm giúp người vận hành lựa chọn thông số kỹ thuật phù hợp, điều chỉnh khe xả CSS chính xác theo yêu cầu sản phẩm, đồng thời phát hiện sớm các dấu hiệu hao mòn tấm lót, tấm chống để lên kế hoạch bảo trì, thay thế kịp thời. Đầu tư đúng loại máy nghiền hàm với công suất và kích thước buồng nghiền phù hợp với đặc tính vật liệu đầu vào sẽ giúp doanh nghiệp tối ưu hiệu suất khai thác và giảm chi phí vận hành dây chuyền nghiền đá về lâu dài.
